CEN ISO/TS 24530-3 - Dopravní a cestovní informace (TTI) – TTI v rozšiřitelném označovacím jazyce (XML) dopravního protokolu expertní skupiny, 1. generace (TPEG1) – Část 3: Aplikace pro zprávy o silniční dopravě
Aplikační oblast: Dopravní a cestovní informace
Rok vydání normy a počet stran: Vydána 2006, 59 stran
Rok zpracování extraktu: 2008
Skupina témat: TPEG1
Téma normy: Zprávy o silniční dopravě
Charakteristika tématu: Xml forma TPEG1, definice aplikace pro zprávy o silniční dopravě.
příklady xml zpráv a jejích částí
definice struktury kontejneru aplikace; definice elementů popisu polohy; xml schéma zprávy (dtd)
číselníky frází
Úvod
Tato norma je 3. částí souboru norem věnujících se standardizaci protokolu pro dopravu TPEG. Detailně popisuje aplikaci tpeg-rtmML: zprávy o silniční dopravě za použití protokolu XML. Aplikace TPEG-RTM byla vytvořena za účelem poskytování informací účastníkům silničního provozu. Poskytované informace zahrnují hierarchicky uspořádané informace o událostech, informace o stavu na silnici a případně o infrastruktuře, ovlivňující dopravu.
Aplikace TPEG-RTM zahrnuje dále tabulky, které umožňují popis TTI událostí, informací o jejich charakteru, pozici, objížďce, atp.
Pro správné porozumění tomuto dokumentu je důležité se seznámit se specifikací binární TPEG-RTM (CEN ISO/TS 18234-4).
TPEG aplikace byly prvotně vytvořeny za účelem poskytování dopravních informací tak, aby bylo umožněno jejich kódování, dekódování, filtrování a následná interpretace jak vizuální, tak hlasová. Původní technologie TPEG využívá bitový formát. Vývoj této původní binární technologie TPEG byl určen především pro přenos prostřednictvím digitálního rádia (DAB) a případně internetem s přenosovou rychlostí do 10 kbit/s.
V současnosti existují další nosiče, např. ARIB, ATSC, DAB, DVB či internet, které umožňují daleko rychlejší přenosovou rychlost a ekonomický a technický užitek. Právě pro tento účel byl vytvořen formát TPEGu XML (tpegML). TpegML je dále určen poskytovatelům služeb, kteří mají standardizované rozhraní pro příjem zpráv (standardised message generation interface) a dále by jim bylo umožněno vyvíjet systém, který by uspokojil jejich požadavky. Tento způsob umožní poskytovatelům služeb vyměňovat předpřipravené informace bez ohledu na systémy generování zpráv (message generation systems). TpegML dále umožňuje poskytovat jazykově nezávislou službu. To znamená, že v rámci tpegML lze předávat zprávy v kterémkoli jazyce, který zná daný internetový prohlížeč.
Užití
Technologie TPEG je určena pro poskytovatele služeb, neboť byla navržena pro širokou škálu aplikací, které vyžadují efektivní přenos z jednoho bodu do více bodů přes veskrze nespolehlivé rádiové vysílání.
1. Předmět normy
Tato norma definuje kódování XML metody aplikace TPEG RTM. Aplikace TPEG RTM slouží k přenosu dopravních informací koncovým uživatelům s využitím široké škálu nosičů.
2. Souvisící normy
Pro lepší pochopení této normy je vhodné projít analogickou normu v binárním kódu CEN ISO/TS 18234-4.
3. Symboly a zkratky
Tato kapitola uvádí 14 zkratek, podstatné z nich jsou uvedeny níže:
3.1 ARIB association of radio industries and business – Japonská Asociace rádiového průmyslu a obchodu
3.2 ATSC American television standards committee – americká televizní standardizační komise
3.3 DAB digital audio broadcasting – digitální audio vysílání
3.5 DVB digital video broadcasting – digitální vysílání videosignálu
3.6 EBU European broadcasting union – Evropská vysílací unie
3.8 RTM road traffic message – zpráva o stavu dopravy
3.9 TPEG Transports protocol experts group – Expertní skupina dopravních protokolů, forma strukturovaného zápisu informací o dopravě
tpegML aplikace tpeg XML psaná malými písmeny, což ji odlišuje od binárních aplikací TPEG, psané s velkými písmeny.
tpeg-loc location referencing for applications – odkazování na polohu pro aplikace
TTI traffic and travel information – dopravní a cestovní informace
XML extensible markup language – rozšiřitelný značkovací jazyk
Další termíny a zkratky z oboru ITS jsou obsaženy ve slovníku ITS terminology (www. ITSterminology.org).
4 Struktura normy
Tato norma je rozdělena do částí, které popisují každá jeden prvek, používaný v rámci tpegML. Článek vždy specifikuje účel daného prvku, příslušnou DTD definici a příklad. Úplný seznam .dtd a .ent souborů je uveden v přílohách A a B.
Seznamy atributů jednotlivých prvků, používaných v tpegML, jsou uvedeny v tabulkách specifikací TPEG. V XML struktuře jsou jednotlivé vstupy kódovány. Atributy prvků v této technické specifikaci jsou převzaté z příslušné části CEN ISO/TS 18234.
Pro kódování prvků je používán formát rtmX_Y, kde X vyjadřuje číslo tabulky a Y číslo řádku v dané tabulce (například rtm01_1). Příklad kódování je v tabulce 1.
Tabulka 1 – Příklad kódování „typu vozidla“ (tabulka 1 popisovaného dokumentu)
| vehicle_type | vehicle_subtype |
|---|---|
| rtm01_0 "unknown" | <none> |
| rtm01_1 "car" | rtm07_x |
| rtm01_2 "light goods vehicle" | rtm09_x |
| rtm01_3 "heavy goods vehicle" | rtm11_x |
| rtm01_4 "public transport vehicle" | rtm40_x |
| rtm01_5 "pedal cycle" | rtm05_x |
| rtm01_6 "emergency vehicle" | rtm06_x |
| rtm01_7 "works vehicle" | rtm02_x |
| rtm01_8 "exceptional size vehicle" | rtm16_x |
| rtm01_9 "vehicle with trailer" | rtm08_x |
| rtm01_10 "high-sided vehicle" | <none> |
Kapitola dále obsahuje 3 vzorové XML:
„Uzavření silnice A12 u města Brentwood, Essex“;
„Dočasný semafor instalován na silnici A811 u města Drymen“ a
„Srážka motocyklu s větším vozidlem“.

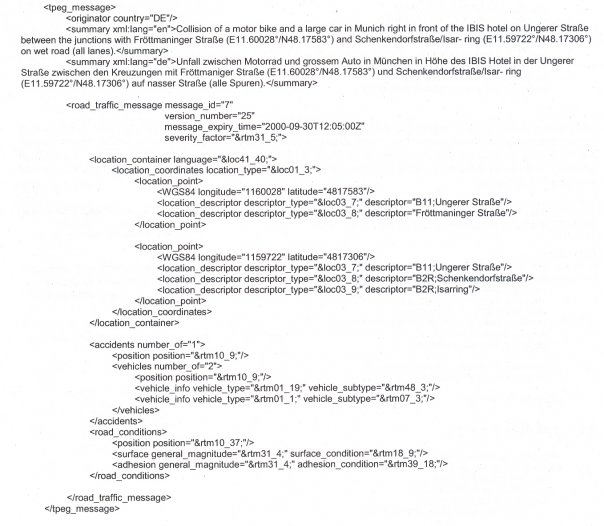

Pro ilustraci je ve výpisu 1 uveden třetí z nich, „Srážka motocyklu s větším vozidlem“.
<tpeg_message>
<originator country="DE"/>
<summary xml:lang="en">Collision of a motor bike and a large car in Munich right in front of the IBIS hotel on Ungerer Straße between the junctions with Fröttmaninger Straße (E11.60028°/N48.17583°) and Schenkendorfstraße/Isar- ring (E11.59722°/N48.17306°) on wet road (all lanes).</summary>
<summary xml:lang="de">Unfall zwischen Motorrad und grossem Auto in München in Höhe des IBIS Hotel in der Ungerer Straße zwischen den Kreuzungen mit Fröttmaniger Straße (E11.60028°/N48.17583°) und Schenkendorfstraße/Isar- ring (E11.59722°/N48.17306°) auf nasser Straße (alle Spuren).</summary>
<road_traffic_message message_id="7"
version_number="25"
message_expiry_time="2000-09-30T12:05:00Z"
severity_factor="&rtm31_5;">
<location_container language="&loc41_40;">
<location_coordinates location_type="&loc01_3;">
<location_point>
<WGS84 longitude="1160028" latitude="4817583"/>
<location_descriptor descriptor_type="&loc03_7;" descriptor="B11;Ungerer Straße"/>
<location_descriptor descriptor_type="&loc03_8;" descriptor="Fröttmaninger Straße"/>
</location_point>
<location_point>
<WGS84 longitude="1159722" latitude="4817306"/>
<location_descriptor descriptor_type="&loc03_7;" descriptor="B11;Ungerer Straße"/>
<location_descriptor descriptor_type="&loc03_8;" descriptor="B2R;Schenkendorfstraße"/>
<location_descriptor descriptor_type="&loc03_9;" descriptor="B2R;Isarring"/>
</location_point>
</location_coordinates>
</location_container>
<accidents number_of="1">
<position position="&rtm10_9;"/>
<vehicles number_of="2">
<position position="&rtm10_9;"/>
<vehicle_info vehicle_type="&rtm01_19;" vehicle_subtype="&rtm48_3;"/>
<vehicle_info vehicle_type="&rtm01_1;" vehicle_subtype="&rtm07_3;"/>
</vehicles>
</accidents>
<road_conditions>
<position position="&rtm10_37;"/>
<surface general_magnitude="&rtm31_4;" surface_condition="&rtm18_9;"/>
<adhesion general_magnitude="&rtm31_4;" adhesion_condition="&rtm39_18;"/>
</road_conditions>
</road_traffic_message>
</tpeg_message>Výpis 1 – Příklad zprávy v tpeg-rtmML – srážka motocyklu s větším vozidlem (čl. 4.2 popisovaného dokumentu)
5 tpeg-rtmML
Popis tpeg-rtmML je uveden v přílohách A a B: soubory tpeg-rtmML.dtd a tpeg-rtmML.ent. Tato kapitola přináší seznam hodnot, jakých může dosahovat a způsoby, jakými je možné prostřednictvím tpeg-rtiML předat informace o následujících zprávách:
popis zprávy o provozu na pozemní komunikaci (PK),
opakovaná událost,
neopakující se událost,
nehoda (její lokalizace, informace o vozidle, lidech, atp.),
zácpa/překážka,
aktivity (události, které mohou mít důsledek na silniční dopravu),
podmínky vozovky (povrch, přilnavost, značení),
průběh dopravy (dopravní stupně, délka dotčeného úseku, rychlost, zpoždění, travel time),
podmínky na síti PK (omezení, změny, práce na silnici),
dostupnost služeb (služby pomoci na PK),
pohybující se nebezpečí,
upozornění na hrozící nebezpečí,
informace o veřejné dopravě,
viditelnost (stupeň viditelnosti, překážka viditelnosti, jas, osvětlení),
počasí.
Příklady kódů aktivit jsou ve výpisu 2.
<!-- rtm_table 24: activity type --> <!ENTITY rtm24_0 "unknown"> <!ENTITY rtm24_1 "various"> <!ENTITY rtm24_2 "fair"> <!ENTITY rtm24_3 "public gathering"> <!ENTITY rtm24_4 "sports event"> <!ENTITY rtm24_5 "national event"> <!ENTITY rtm24_6 "concert or cultural event"> <!ENTITY rtm24_255 "activity"> <!-- rtm_table 04: various activities --> <!ENTITY rtm04_0 "unknown"> <!ENTITY rtm04_1 "demolition"> <!ENTITY rtm04_2 "space launch"> <!ENTITY rtm04_3 "eclipse"> <!ENTITY rtm04_4 "blasting work"> <!ENTITY rtm04_5 "maintenance work"> <!ENTITY rtm04_255 "activity">
Výpis 2 – Kódy aktivit (tabulky rtm24 a rtm04, čl. 5.6.1 popisovaného dokumentu)
Příklad kódů služeb pomoci na silnici je ve výpisu 3.
<!-- rtm_table 32: roadside assistance type --> <!ENTITY rtm32_0 "unknown"> <!ENTITY rtm32_1 "emergency telephone"> <!ENTITY rtm32_2 "escape lane"> <!ENTITY rtm32_3 "emergency patrol"> <!ENTITY rtm32_4 "emergency lay-by"> <!ENTITY rtm32_5 "video surveillance"> <!ENTITY rtm32_255 "emergency facilities"> <!-- rtm_table 33: roadside assistance status --> <!ENTITY rtm33_0 "unknown"> <!ENTITY rtm33_1 "not working"> <!ENTITY rtm33_2 "closed"> <!ENTITY rtm33_3 "not available"> <!ENTITY rtm33_4 "re-opened"> <!ENTITY rtm33_5 "open"> <!ENTITY rtm33_6 "working">
Výpis 3 – Kódy služeb pomoci na silnici (tabulky rtm32 a rtm33, čl. 5.10.2 popisovaného dokumentu)
Příloha A (normativní) DTD pro tpeg-rtmML aplikace TPEG Dopravní zpravodajství (tpeg-rtmML.dtd)
Tato příloha obsahuje příklady zápisu jednotlivých prvků v XML struktuře. Část vzorové XML struktury je uvedena ve výpisu 4.
<?xml version="1.0" encoding="ISO-10646_UTF-8"?>
<!--=====================================-->
<!--tpeg-rtmML TPEG Road Traffic Message application DTD v1.0-->
<!--2004_07_06-->
<!--PUBLIC"-//EBU//DTD tpeg-rtmML//EN"-->
<!--=====================================-->
<!ENTITY % rtmML_ent PUBLIC "-//EBU//ENTITIES tpeg-rtmML//EN" "rtmML.ent">
%rtmML_ent;
<!-- road_traffic_message: Message from TPEG-RTM application
severity_factor uses rtm31_x
unverified_information uses rtm46_x
-->
<!ELEMENT road_traffic_message ((repetitive_time | non_repetitive_time | location_container | accidents | obstructions | activities |
road_conditions | network_performance | network_conditions | facilities_performance | moving_hazards | security_alert |
public_transport_info | visibility | weather | diversion_advice)*)>
<!ATTLIST road_traffic_message
message_id %intunli; #REQUIRED
version_number %intunti; #REQUIRED
message_generation_time %time; #IMPLIED
start_time %time; #IMPLIED
stop_time %time; #IMPLIED
message_expiry_time %time; #IMPLIED
severity_factor CDATA #IMPLIED
unverified_information CDATA #IMPLIED
>
<!-- repetitive time element
duration is in minutes (max. one week)
-->
<!ELEMENT repetitive_time EMPTY>
<!ATTLIST repetitive_time
hour %intunti; #REQUIRED
minute %intunti; #REQUIRED
duration %intunli; #REQUIRED
day_mask %day_mask; #REQUIRED
...Výpis 4 – Ukázka DTD pro tpeg-rtmML (tpeg-rtmML.dtd, příloha A popisovaného dokumentu)
Příloha B (normativní) Reference externích prvků pro tpeg-rtmML – aplikace TPEG Dopravní zpravodajství (tpeg-rtmML.ent).
Tato příloha obsahuje seznamy kódů jednotlivých atributů prvků, používaných v rámci tpeg-rtmML. Příklady typů problémů u vozidel jsou uvedeny ve výpisu 5.
<!-- rtm_table 03: vehicle problem type --> <!ENTITY rtm03_0 "unknown"> <!ENTITY rtm03_1 "rescue work"> <!ENTITY rtm03_2 "jack-knifed"> <!ENTITY rtm03_3 "overturned"> <!ENTITY rtm03_4 "on fire"> <!ENTITY rtm03_5 "spun round"> <!ENTITY rtm03_6 "spillage"> <!ENTITY rtm03_7 "driver on wrong carriageway"> <!ENTITY rtm03_8 "broken down"> <!ENTITY rtm03_9 "shed load"> <!ENTITY rtm03_10 "unlit"> <!ENTITY rtm03_11 "brake failure"> <!ENTITY rtm03_12 "stuck"> <!ENTITY rtm03_13 "abandoned">
Výpis 5 – Kódy problémů u vozidel (tabulka rtm03, čl. 5.4.3.1 popisovaného dokumentu)
Příklady problémů s osvětlením jsou uvedeny ve výpisu 6.
<!-- rtm_table 14: lighting problem --> <!ENTITY rtm14_0 "unknown"> <!ENTITY rtm14_1 "failed lighting"> <!ENTITY rtm14_2 "faulty lighting"> <!ENTITY rtm14_3 "temporary lighting"> <!ENTITY rtm14_4 "unlit"> <!ENTITY rtm14_255 "lighting problem">
Výpis 6 – Kódy problémů s osvětlením (tabulka rtm14, čl. 5.14.3 popisovaného dokumentu)
